Как крепить каркасный дом

Каркасные дома собирают из досок, бруса и металлического крепежа – и именно от качества соединений зависит, простоит ли постройка 50 лет или начнёт деформироваться уже через несколько зим. Правильно выбранная технология крепления определяет жёсткость каркаса, устойчивость к ветровым нагрузкам и надёжность всего здания в целом.

Что нужно подготовить до начала монтажа каркаса

Без подготовки монтаж превращается в серию ошибок, которые потом дорого исправлять. До того как поднять первую доску, нужно проверить три вещи: готовность фундамента, качество материала и наличие всего крепежа.

Фундамент должен выстояться. Монолитная плита или ленточный фундамент набирает расчётную прочность за 28 дней – раньше укладывать обвязку не стоит. Проверьте горизонт по всему периметру: допустимое отклонение не превышает 10 мм на 10 м. Если перепад больше, выравнивайте стяжкой или подкладками из стального листа.

Брус для нижней обвязки берут сечением 150×150 мм или 200×200 мм, камерной сушки – влажность не выше 18–20%. Сырой материал ведёт при высыхании, и углы обвязки расходятся. Перед закупкой проверьте брус на кривизну: стрела прогиба на 6-метровом отрезке не должна превышать 12 мм.

«Dry lumber, as defined in the American Softwood Lumber Standard, has a maximum moisture content of 19%. Some industry grading rules provide for an even lower maximum. For example, to be grade marked KD 15, the maximum moisture content permitted is generally 15%.»
— Wood Handbook (FPL), Wood as an Engineering Material, ch. 13 «Drying and Control of Moisture Content and Dimensional Changes», page 294.

Интерпретация. Американский инженерный справочник подтверждает цифру статьи: планка «сухой пиломатериал» – не выше 19%, а для более строгой маркировки KD15 – не выше 15%. Отечественные 18–20% для камерной сушки бруса – тот же порядок величин, не произвольная цифра поставщика. Граница: стандарт описывает влажность на выходе из сушильной камеры, а не гарантию, что брус останется таким же на площадке – хранение под дождём без укрытия возвращает влагу обратно за несколько дней.

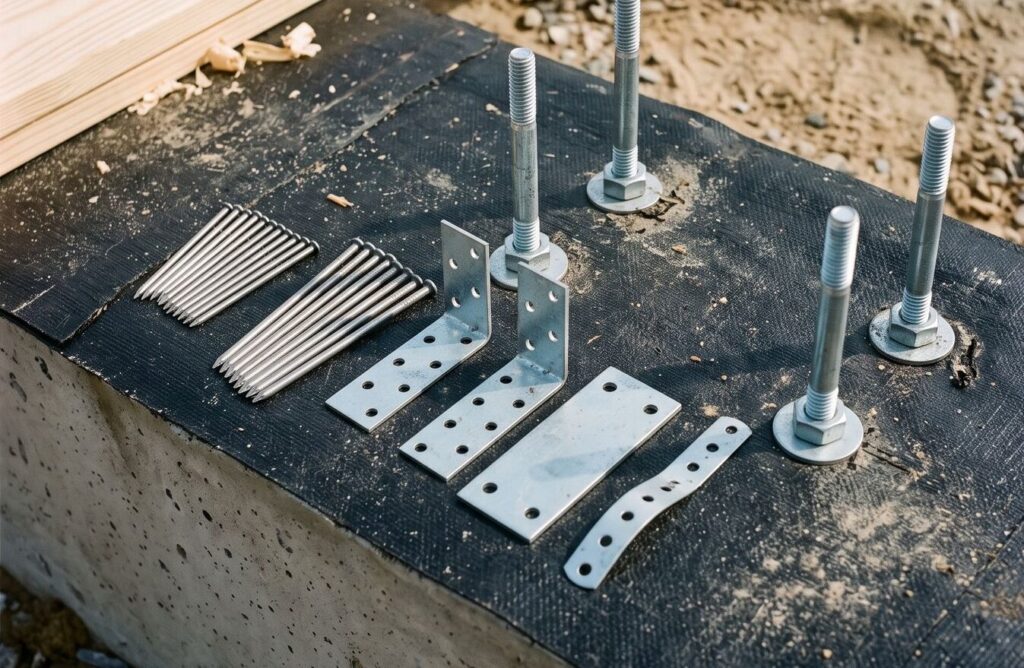

Крепёж подбирают под материал и нагрузки:

• анкерные болты диаметром 12–16 мм – для крепления обвязки к бетону;
• оцинкованные гвозди 3,5×90 мм и 4×120 мм – основной крепёж для досок каркаса;
• металлические уголки 90×90×65 мм и 105×90×65 мм – для соединения стоек с обвязкой;
• перфорированная лента, монтажные пластины – для диагональных связей;
• саморезы 4,8×70 мм – для вспомогательных соединений, но не как замена гвоздям в несущих узлах.

Весь крепёж – только оцинкованный. Чёрный металл ржавеет под утеплителем за 3–5 лет и теряет несущую способность.

Инструмент: нивелир или гидроуровень, угольник 400 мм, строительный пузырьковый уровень 600 мм, шуруповёрт с битами PZ2, перфоратор для анкеров, циркулярная пила.

Крепление нижней обвязки к фундаменту

Нижняя обвязка передаёт нагрузку от всего каркаса на фундамент, поэтому крепление здесь должно быть жёстким и точным. Брус укладывают на гидроизоляцию – рубероид в два слоя или битумную мастику, – чтобы исключить капиллярный подъём влаги.

Как правильно выставить брус нижней обвязки в горизонт

Анкеры закладывают в фундамент ещё при бетонировании – шаг 1,5–2 м, отступ от угла 300 мм. Если анкеры не заложены заранее, сверлят отверстия перфоратором и вставляют химические анкеры: они выдерживают нагрузку не хуже закладных.

«Анкерные болты должны быть утоплены в бетон стены по крайней мере на 100 мм (4 дм). Утопленный в бетон конец болта должен быть деформирован или отогнут для лучшей анкеровки. Проверьте также, чтобы перед установкой в бетон болт был очищен от смазочного масла, а перед затягиванием болта бетон должен набрать достаточную прочность.»
— Т. Д. Кесик, «Строительство деревянных каркасных домов в Канаде», гл. 5 «Фундаменты, фундаментные стены и бетонные полы», стр. 43.

Интерпретация. Канадское руководство CMHC добавляет то, что легко упустить в спешке: анкер не просто вмуровывают, а загибают или деформируют его нижний конец, иначе он выдернется вместе с обвязкой при боковой нагрузке. Отдельное требование – обезжирить резьбу перед установкой и не затягивать гайку, пока бетон не набрал прочность: свежий бетон под нагрузкой от затяжки трескается у самого анкера.

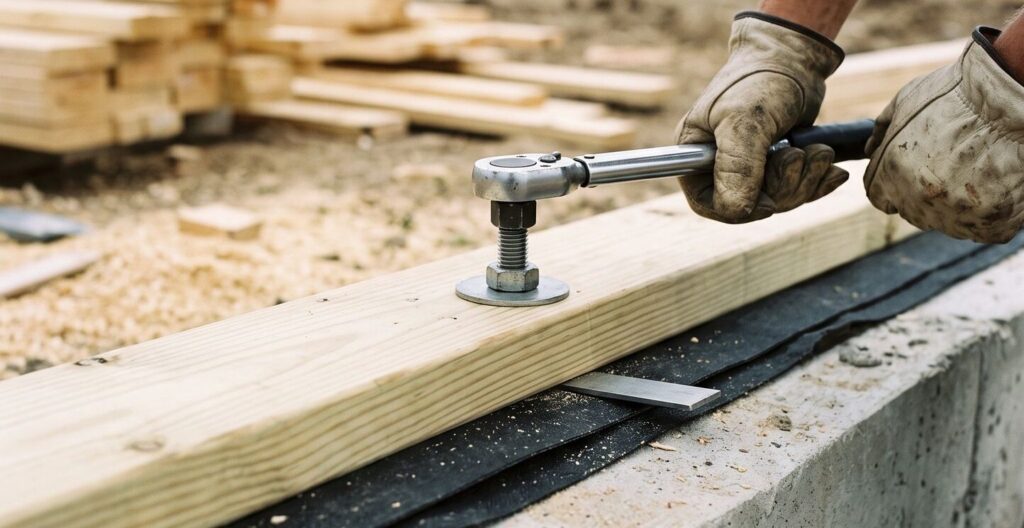

Горизонт выставляют до затяжки гаек. Брус укладывают на фундамент, проверяют нивелиром и при необходимости подкладывают стальные пластины толщиной 1–3 мм под каждый анкер. После выравнивания гайки затягивают с моментом 80–100 Нм – без этого соединение работает как шарнир.

Под гайку обязательно ставят широкую шайбу диаметром 40-50 мм: без неё анкер продавливает волокна дерева при нагрузке.

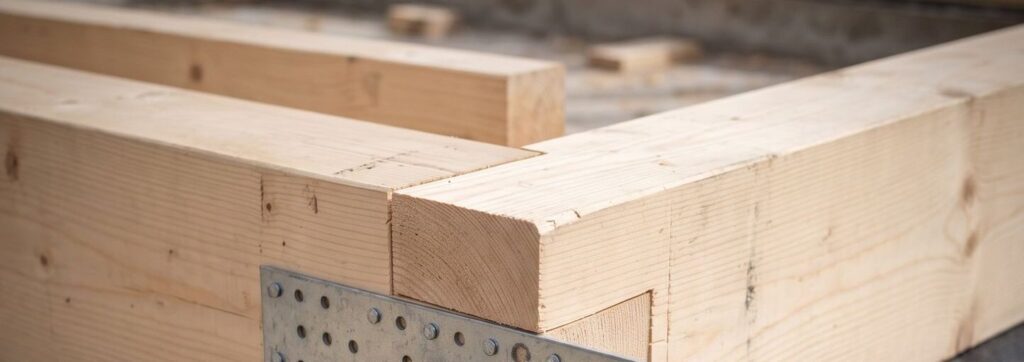

Угловые соединения бруса нижней обвязки

В углах брус соединяют вполдерева или в лапу. Соединение вполдерева проще: оба конца запиливают на половину толщины, накладывают крест-накрест и фиксируют нагелем или двумя гвоздями 120 мм под углом. Соединение в лапу нарезается с зубом-упором – оно устойчивее к сдвигу.

«Нижнюю обвязку, служащую основанием каркаса, собирают из брусьев, бревен или досок. Углы этого обвяза выполняют прямым замком вполдерева. Если балки пола врубают в обвязку, то последнюю делают из двух венцов, если они опираются на столбы, то из одного венца.»
— А. М. Шепелев, «Как построить сельский дом», гл. 6 «Стены», стр. 103.

Интерпретация. Приём вполдерева на углах обвязки – не современное упрощение, а старая плотницкая практика, дожившая до сегодняшних каркасников почти без изменений. Уточнение из источника пригодится там, где на обвязку будут врубать балки пола: под них обвязку кладут не в один венец, а в два – иначе место соединения ослаблено вырезом сразу с двух сторон.

Сверху на угол укладывают монтажную пластину и прибивают гвоздями 3,5×90 мм по всем отверстиям. Это предотвращает «раскрытие» угла при боковых нагрузках.

Установка и крепление стоек каркасных стен

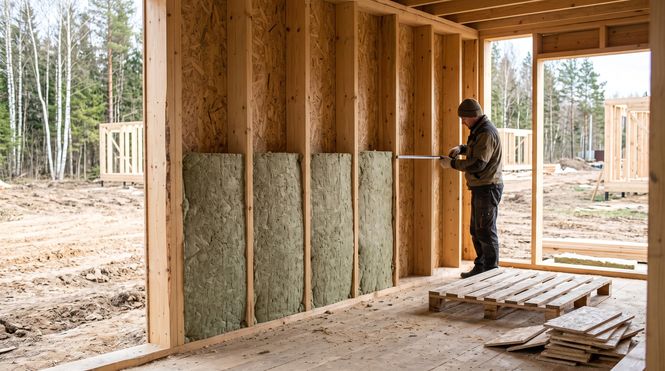

Стойки каркасных стен устанавливают после полной укладки нижней обвязки – торопиться нельзя. Расстояние между стойками выбирают под ширину утеплителя: 575 мм для плит шириной 600 мм или 1175 мм для двойного пролёта. Типовое сечение стойки – доска 50×150 мм или 50×200 мм, хвойных пород, влажность до 18%.

«Сечение и шаг стоек каркаса стен следует рассчитывать в зависимости от положения стоек по высоте дома и передаваемой на них нагрузки.»
— СП 352.1325800.2017 «Здания жилые одноквартирные с деревянным каркасом», п. 11.4.10.

Интерпретация. Норматив не даёт единой цифры шага стоек специально – она зависит от этажа и нагрузки, поэтому 575 мм под утеплитель из практики статьи – это шаг «по умолчанию», а не предел. При двойном пролёте 1175 мм или при нагруженной стойке (несущей балку, простенок под тяжёлым проёмом) расчёт может потребовать шаг чаще проектного, и тогда ширина утеплителя подстраивается под расчёт, а не наоборот.

Крепление стойки к обвязке – ключевой узел. Здесь используют три метода:

1. Металлический уголок 90×90×65 мм с оцинкованными гвоздями в каждое отверстие – надёжно и быстро.
2. Торцевое гвождение: два гвоздя 4×120 мм забивают через нижнюю обвязку вертикально в торец стойки, затем по два гвоздя под углом 45° с каждой стороны.
3. Пазовое соединение с прорезью в обвязке – трудоёмко, зато геометрически точно.

Метод с уголком подходит для большинства частных строек и позволяет устанавливать стойку без помощника.

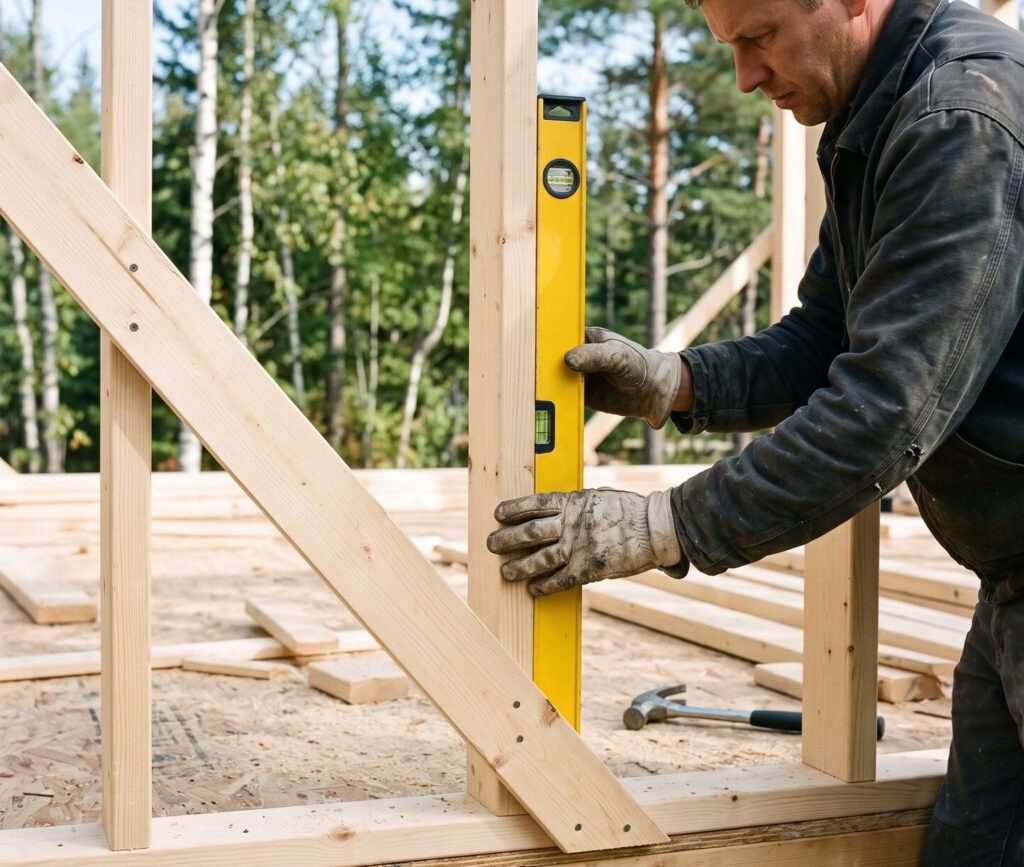

Временные подкосы и контроль вертикали стоек

Поставленная стойка без фиксации падает. Временные подкосы из доски 25×100 мм прибивают с двух сторон под углом 45° сразу после установки. Вертикаль проверяют уровнем с двух перпендикулярных сторон – только после этого подкос фиксируют гвоздём.

«Угловые батенсы укрепляют в вертикальном положении посредством откосов и гвоздевого соединения с внутренней или наружной стороны каркаса по обеим сторонам стены.»
— Юхани Кеппо, «Деревянный дом. Каркасные работы от фундамента до крыши» (2008), гл. 4 «Изготовление каркаса стен», стр. 27.

«For example, galvanized nails are weather-resistant, double-headed nails are good for framing where they can be installed temporarily with the second head exposed for easy pulling, and barbed nails are good when extra holding power is required.»
— Carpenter’s and Builder’s, Math, Plans and Specifications, ch. 1 «Nails, Screws, Bolts, and Other Fasteners», page 21.

Интерпретация. Финский и американский источники сходятся в самой логике временного крепления: подкос ставят с обеих сторон стойки, а крепёж выбирают так, чтобы его было легко снять. Гвоздь с двойной шляпкой из второго источника – прямая рекомендация для подкосов: верхняя шляпка торчит наружу специально, чтобы гвоздь выдернуть, когда встанут постоянные укосины или обшивка, не повредив доску молотком или гвоздодёром.

Распространённая ошибка: проверять вертикаль только с одной стороны. Стойка может стоять отвесно в одной плоскости и быть завалена в другой – и это обнаружится только при монтаже обшивки.

Подкосы убирают по мере установки постоянных элементов жёсткости – укосин или листовой обшивки. Пока укосины не смонтированы, стойки расшатывать нельзя.

Угловые стойки и узлы примыкания перегородок

Угловая стойка каркасных стен испытывает нагрузку с двух сторон. Стандартное решение – три доски 50×150 мм, сложенные П-образно или Г-образно: пространство внутри заполняют утеплителем (чаще минеральной ватой), чтобы убрать мостик холода. Если поставить в угол сплошной брус, угол будет промерзать.

Узел примыкания внутренней перегородки к наружной стене делают так: между двумя стойками наружной стены закладывают вставку-блокер из доски, к которой потом крепят крайнюю стойку перегородки. Блокер прибивают двумя гвоздями 120 мм с каждой стороны.

Крепление верхней обвязки и жёсткость всего каркаса

Верхняя обвязка завершает периметр стен и связывает все стойки в единую систему. Её укладывают из доски 50×150 мм (той же, что и стойки) или из бруса – зависит от проекта.

Соединение верхней обвязки со стойкой зеркально нижнему: уголок плюс торцевые гвозди. Дополнительно по углам накладывают перекрывающие пластины – они перекрывают стык и не дают углам расходиться.

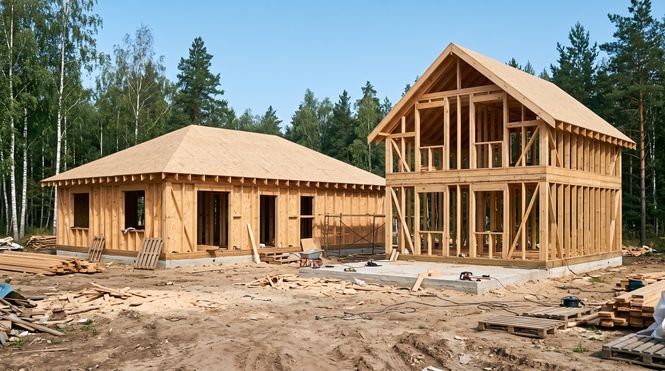

Жёсткость каркаса обеспечивают четырьмя способами:

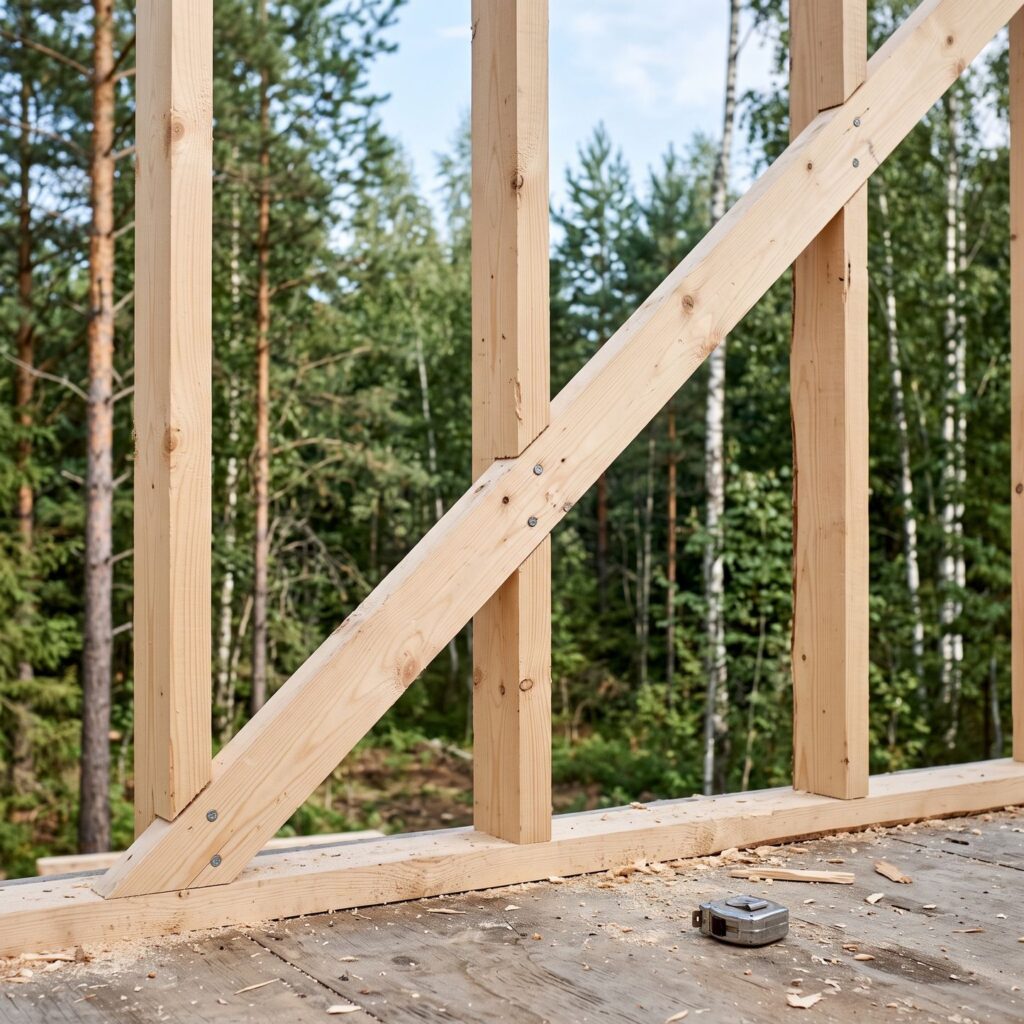

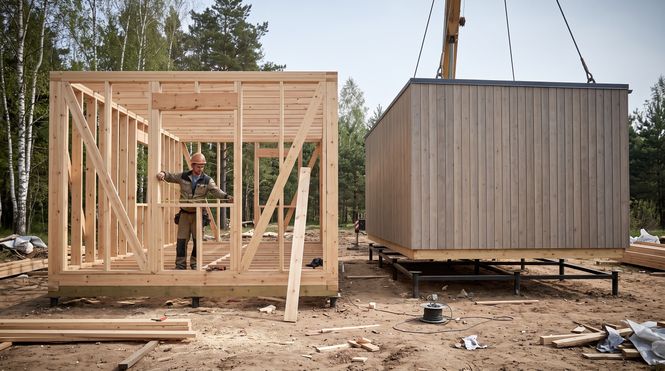

• укосины из доски 25×100 мм под углом 45–60° врезают в стойки и обвязку;
• жёсткая листовая обшивка (плиты OSB-3 толщиной 9–12 мм) работает как диафрагма жёсткости;
• перфорированная металлическая лента по диагонали – для временной или постоянной связи;
• перекрёстные связи в плоскости кровли передают ветровую нагрузку на несущие стены.

«Жесткость каркаса при восприятии ветровых нагрузок и предотвращение потери устойчивости стоек обеспечиваются выполнением обшивок каркаса из жестких плитных или листовых материалов или пиломатериалов. В отсутствие жестких обшивок следует использовать диагональные связи жесткости или распорки.»
— СП 352.1325800.2017 «Здания жилые одноквартирные с деревянным каркасом», п. 11.4.7–11.4.8.

Интерпретация. Норматив ставит обшивку и укосины не как два равнозначных украшения каркаса, а как две альтернативы одной задачи – погасить ветровую нагрузку и не дать стойкам «сложиться». Отсюда практический вывод: если по проекту жёсткая листовая обшивка идёт по всему периметру, диагональные укосины можно не резать в каждую стойку – обшивка уже выполняет их работу. А там, где обшивки нет (технологический проём, временный этап монтажа), укосины обязательны, а не опциональны.

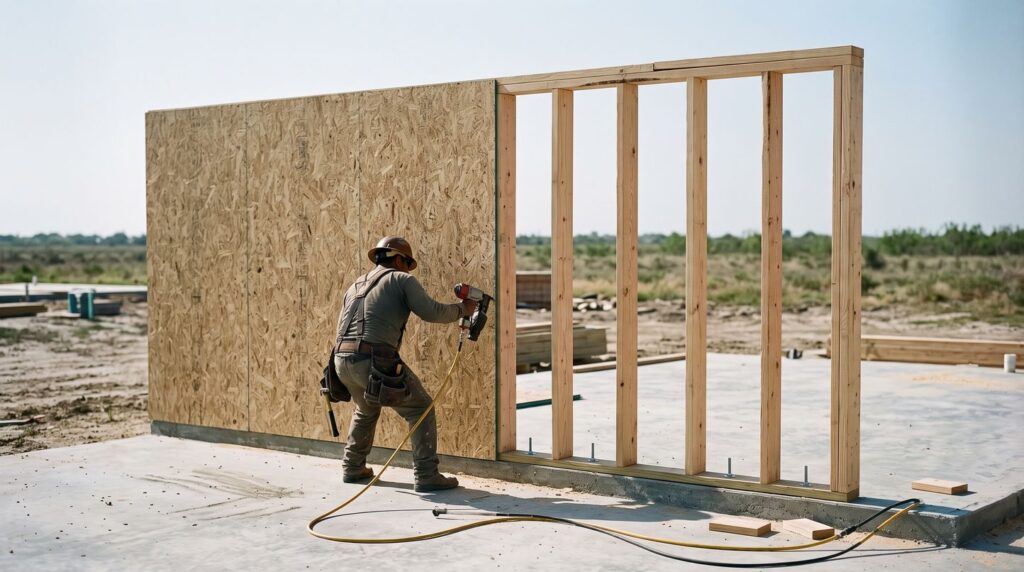

Листовая обшивка крепится гвоздями 3,5×90 мм с шагом 150 мм по краям плиты и 300 мм – по промежуточным стойкам. Зазор между плитами – 2–3 мм: дерево работает при перепадах влажности.

«Резьбовые зубчатые гвозди – их ножки на одной половине имеют резьбу, а на другой – зубцы. Такой тип гвоздей хорошо подходит для крепления стружечных плит и фанеры, так как часть с резьбой крепко держится за каркасную структуру, а зубчатая часть не позволяет гвоздю подняться из плиты.»
— Юхани Кеппо, «Деревянный дом. Каркасные работы от фундамента до крыши» (2008), гл. 1 «Строительные пиломатериалы, крепёж и инструменты», стр. 9.

Интерпретация. Диафрагма жёсткости работает, только пока гвоздь держится в плите: гладкий гвоздь со временем «выходит» из OSB при циклах влажности и вибрации, и тогда обшивка перестаёт быть жёсткой связью. Резьбовой или зубчатый профиль ножки гвоздя – не прихоть, а конструктивное требование именно для этого узла, отдельное от обычного гвоздя для черновых работ.

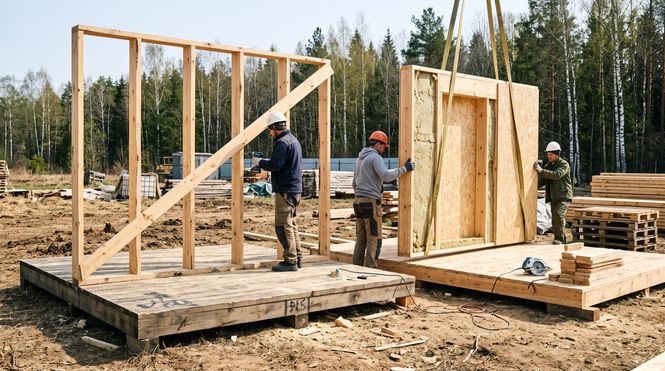

Отдельная тема – строительство каркаса по платформенной технологии (platform frame). По этой схеме сначала собирают перекрытие, затем на нём поднимают стены следующего этажа. Технология удобна тем, что перекрытие служит рабочей площадкой – это ускоряет монтаж стеновых панелей.

«Технология Platform – первоначально американский метод строительства дома с деревянным каркасом. Наименование происходит скорее всего от того, что строительная работа разбивается на этапы, оптимальные с точки зрения рабочей технологии. Исходная ситуация каждого этапа максимально чёткая, «уровень», т.е. платформа – то с чего период начинается, и он заканчивается на таком же чётко определённом уровне, который, в свою очередь, служит началом нового этапа.»
— Юхани Кеппо, «Деревянный дом. Каркасные работы от фундамента до крыши» (2008), гл. 8 «Технология Platform (каркас)», стр. 50.

Интерпретация. Название «платформенная» технология – не про площадку для стройматериалов, а про принцип: каждый этаж каркаса становится законченным, выровненным основанием для следующего. Отсюда и практическая выгода из текста статьи – перекрытие первого этажа уже само служит настилом, по которому удобно поднимать и крепить стены второго, без лесов и подмостей.

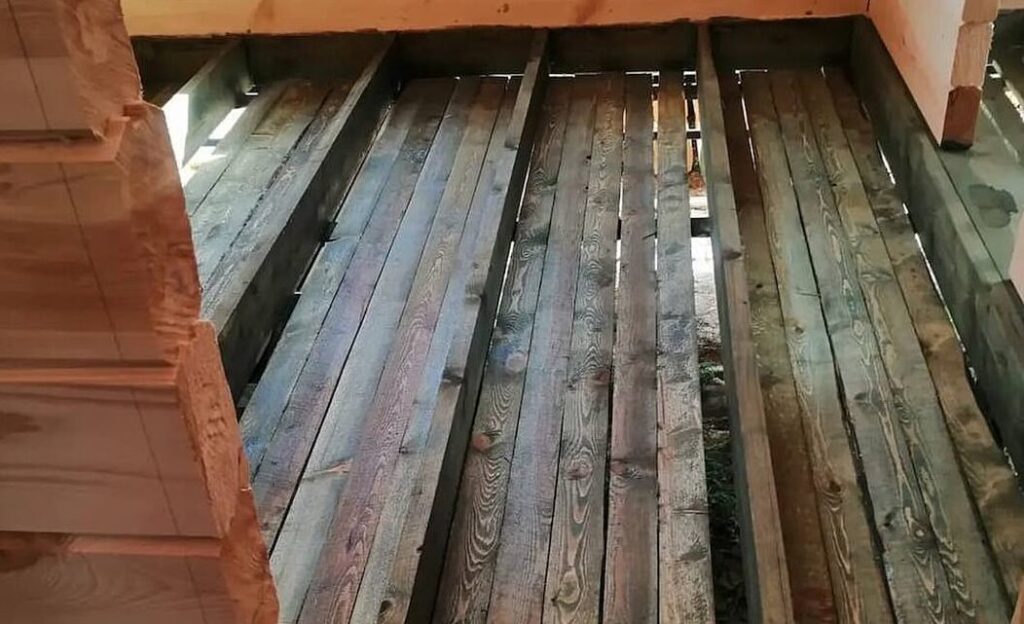

Как крепить пол в каркасном доме

Пол в каркасном доме передаёт нагрузку от жильцов на балки перекрытия, а те – на фундамент или стойки. Вопрос о том, как крепить пол в каркасном доме, решается на этапе монтажа балок перекрытия.

Балки перекрытия – доска 50×200 мм или 50×250 мм – опираются на нижнюю обвязку и крепятся металлическими опорами балки (кронштейнами-хэнгерами). Шаг балок – 400 или 600 мм. Кронштейн прибивают оцинкованными гвоздями 3,5×40 мм во все отверстия.

Между балками устанавливают блокеры (поперечные вставки того же сечения) с шагом 1,2–1,5 м – они предотвращают скручивание балок и делают перекрытие жёстче. Блокеры крепят торцевым гвождением: три гвоздя 4×100 мм с каждой стороны.

«Для предупреждения поворота из плоскости балки перекрытия раскрепляются установкой вертикальных связей, блокировкой между балками, накладками или потолочными отделочными панелями снизу балок. Если отделочные панели не ставятся, балочные связи должны находиться в середине пролета и на расстояниях не более 2,1 метра.»
— Т. Д. Кесик, «Строительство деревянных каркасных домов в Канаде», гл. 8 «Каркас перекрытия пола», стр. 85.

Интерпретация. Канадский стандарт подтверждает саму суть блокеров – они не жёсткость «для галочки», а конкретная защита от поворота (скручивания) балки вокруг своей оси. Важная оговорка: если снизу балок идёт сплошная подшивка потолка, роль связей отчасти берёт на себя она, и шаг блокеров можно не считать критичным; без подшивки – только шаг не более 2,1 м и середина пролёта обязательны.

Черновой пол укладывают из фанеры ФСФ 18 мм или OSB-3 18 мм. Чтобы понять, как крепить пол в деревянном доме, достаточно следовать одному правилу: листы кладут поперёк балок со смещением стыков на полшага. Крепёж – кольцевые гвозди 3,1×90 мм или саморезы 4,2×75 мм с шагом 150 мм по краям и 300 мм по середине. Зазор между плитами – 2 мм.

До укладки чернового пола в пространство между балками закладывают теплоизоляцию. Минеральная вата (минвата) толщиной 200 мм – распространённый выбор: она не горит, не накапливает влагу при правильном пароизоляционном слое. Экструдированный пенополистирол (ЭППС, материал торговой марки TETFLAT и аналоги) применяют там, где нет зазора для паровыведения или когда пол находится близко к грунту: ЭППС не впитывает воду совсем.

Пароизоляционную плёнку укладывают снизу балок (со стороны подпола), ветрозащитную – сверху утеплителя, перед черновым полом.

Частые ошибки при монтаже крепежа каркасного дома

Разбор типовых ошибок позволяет не изучать их на собственном опыте. Ниже – те, что встречаются чаще всего.

Замена гвоздей саморезами в несущих узлах. Саморез работает на срез хуже, чем гвоздь: он жёсткий и ломается без предупреждения, тогда как гвоздь деформируется постепенно. В соединениях стоек с обвязкой и в креплении укосин – только гвозди.

Нарушение шага крепежа на листах обшивки. Если увеличить шаг до 300 мм по периметру, диафрагма жёсткости теряет расчётную несущую способность. Это не заметно сразу, но проявляется при боковой нагрузке – ветре или снеговом навесе с одной стороны крыши.

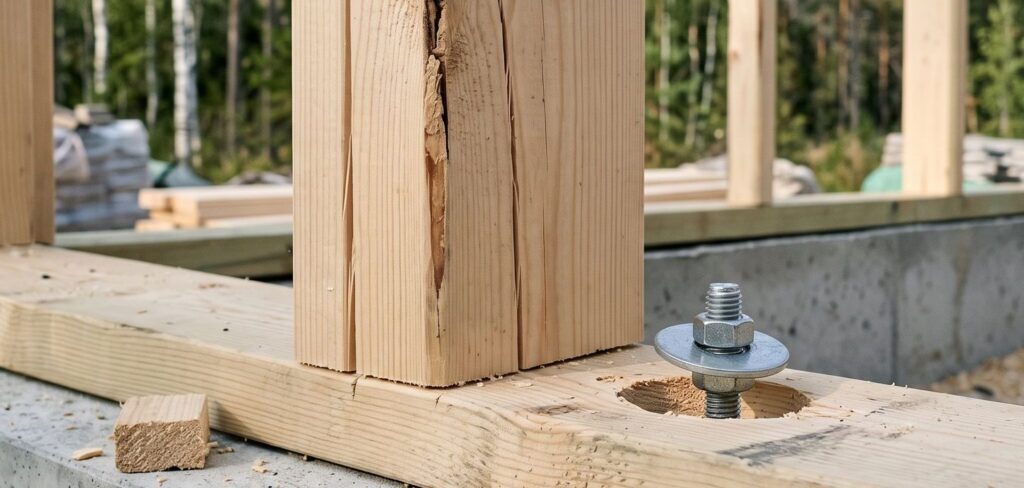

Сырой брус. Влажность 25–30% – норма для необрезного материала с пилорамы, но не для несущей конструкции. При высыхании до равновесной влажности 12–15% брус 150×150 мм уменьшается в поперечнике на 6–9 мм. Это приводит к зазорам в соединениях и ослаблению затяжки анкеров.

«If common smooth-shank nails are driven into green wood that is allowed to season, or into seasoned wood that is subjected to cycles of wetting and drying before the nails are pulled, they lose a major part of their initial withdrawal resistance. The withdrawal resistance for nails driven into wood that is subjected to changes in moisture content may be as low as 25% of the values for nails tested soon after driving.»
— Wood Handbook (FPL), Wood as an Engineering Material, ch. 8 «Fastenings», page 190.

Интерпретация. Это объясняет, почему «зазоры в соединениях» из-за сырого бруса – не только эстетическая проблема, но и потеря несущей способности крепежа. Гвоздь, забитый в мокрое дерево, которое потом досыхает на объекте, держит древесину вчетверо хуже гвоздя, забитого в сухой материал и не менявшего влажность. Для узлов на гвоздях (укосины, обшивка, блокеры) это значит: сырой брус ослабляет не только сам себя, но и каждое соединение, вбитое в него.

Пропуск блокеров между балками. Без поперечных вставок балки перекрытия скручиваются – пол начинает «пружинить» и скрипеть.

Отсутствие гидроизоляции под нижней обвязкой. Древесина, лежащая на бетоне без отсечки, набирает влагу и гниёт. Два слоя рубероида решают проблему полностью.

Неправильный угол укосин. Укосина под 30° работает хуже, чем под 45–60°. Если стены низкие и геометрия не позволяет выдержать оптимальный угол, используют листовую обшивку как альтернативу.

А вот чем крепить каркасный дом в узлах с высокой нагрузкой – вопрос, на котором ошибаются даже опытные бригады. Перфорированная лента и монтажные уголки должны быть нержавеющими или горячеоцинкованными: простая гальваническая оцинковка в зонах конденсата держится 7–10 лет.

Частые вопросы

Как крепить брус к дому при наращивании стен по высоте?

Брус наращивают в разбежку – стыки соседних рядов смещают минимум на 0,6 м. Соединение в торец без нагеля или накладки не держит изгибающую нагрузку. Оптимально: косой прируб с нагелем 20 мм или перекрывающая металлическая накладка 200×90 мм на четырёх гвоздях с каждой стороны.

«Стыки прогонов осуществляются косым прирубом. Боковое смещение в шарнире предотвращается установкой одного вертикального болта.»
— В. Ф. Иванов, «Деревянные конструкции» (1956), гл. 6 «Балки цельного сечения», стр. 79.

Интерпретация. Советский расчётный учебник описывает тот же приём, что и практика каркасного строительства сегодня: косой прируб сам по себе передаёт только сжимающее усилие вдоль бруса, а от бокового сдвига в стыке его страхует один вертикальный крепёж – болт или нагель. Отсюда правило статьи «прируб с нагелем», а не прируб сам по себе: без стержня стык держит нагрузку по оси, но расходится вбок при перекосе каркаса.

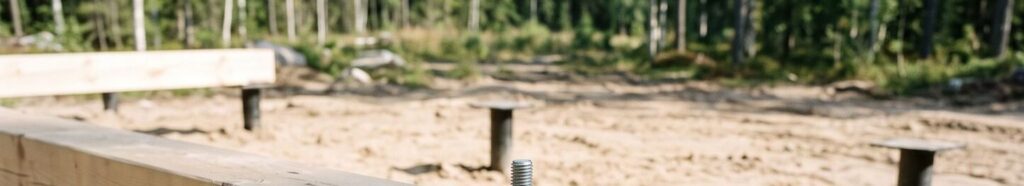

Как правильно крепить каркасный дом к свайному фундаменту?

Нижнюю обвязку крепят к оголовкам свай через анкерные болты или сварку закладных пластин. Перед укладкой бруса на оголовки проверяют горизонт по всем сваям – допустимое отклонение не более 10 мм. Стальные оголовки обязательно покрывают битумным праймером для защиты от коррозии в зоне контакта с деревом.

Дом из бруса: как крепить брус в угловых соединениях надёжнее всего?

Самое надёжное угловое соединение в доме из бруса – «тёплый угол» с коренным шипом. Он исключает продувание и держит геометрию даже при усадке. Нагель вбивают вертикально через каждые два ряда – деревянный диаметром 20–25 мм или металлический шпилькой М14.

Каркасный дом, как крепить стены к перекрытию второго этажа?

Стены второго этажа крепят к балкам перекрытия так же, как первый этаж к нижней обвязке: уголок плюс торцевые гвозди. Нижняя обвязка второго этажа при платформенной технологии перекрывает стыки балок перекрытия – это создаёт дополнительную связь.

Чем крепить стены каркасного дома при монтаже обшивки?

Наружную обшивку крепят оцинкованными кольцевыми или ершёными гвоздями – они держат лучше гладких при сезонных подвижках материала. Шаг по краям плиты 150 мм, по промежуточным стойкам 300 мм. Саморезы по дереву допускаются только для финишной или декоративной обшивки, не для силовой диафрагмы.

Нужна ли пароизоляция внутри стен каркасного дома?

Пароизоляция обязательна со стороны тёплого контура, то есть изнутри стены. Без неё водяной пар из жилого помещения проникает в утеплитель, конденсируется и снижает теплосопротивление материала. Пароизоляционную плёнку крепят степлером к стойкам и проклеивают стыки армированной лентой – без разрывов.
