Стены каркасного дома: пирог и материалы

Правильный пирог стены каркасного дома удерживает тепло зимой, защищает конструкцию от влаги и служит десятилетиями. Каркасный дом какие стены должны иметь – вопрос, с которого начинается каждый проект: ответ определяет бюджет, трудоёмкость и долговечность всего сооружения.

Из чего состоит пирог стены каркасного дома

Стена каркасного дома – многослойная конструкция, где каждый слой решает конкретную задачу. Убери любой – и система перестаёт работать как единое целое.

«…в них кроме несущей сплошной или каркасной конструкции имеется теплоизоляция, звуко- и пароизоляция и обшивка, а в отдельных случаях и штукатурка… пароизоляционный слой должен располагаться с теплой стороны, а термоизоляционный слой — с холодной.»
— В. Ф. Иванов, «Деревянные конструкции» (1956), гл. 3 «Ограждающие конструкции и стены», стр. 38.

Интерпретация. Спустя почти семьдесят лет после этого учебника принцип не изменился: тёплый пароизоляционный слой и холодный утеплитель не взаимозаменяемые прослойки, а инженерная схема с чёткой стороной для каждого материала. Перепутать их местами – значит разрушить логику всего пирога, а не просто ошибиться в мелочи.

Типовой пирог снаружи внутрь выглядит так:

1. Внешняя обшивка (сайдинг, OSB, доска)
2. Вентиляционный зазор
3. Ветрозащитная мембрана
4. Утеплитель в ячейках каркаса
5. Пароизоляционная плёнка
6. Внутренняя обшивка (OSB, ГКЛ, вагонка)

Толщина утеплителя для Московской области – 150–200 мм. Это не произвол: расчёт ведётся по СП 50.13330 «Тепловая защита зданий», и для климата региона приведённое сопротивление теплопередаче стены должно быть не ниже 3,28 м²·°C/Вт.

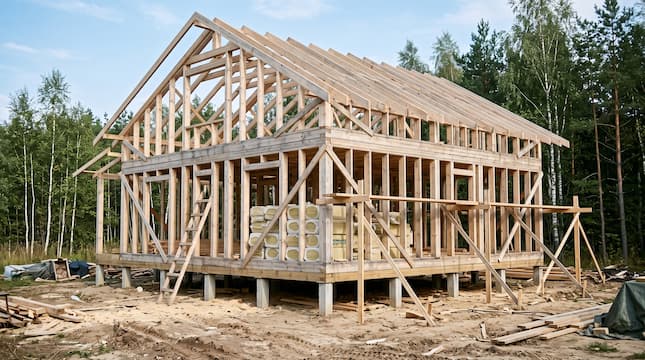

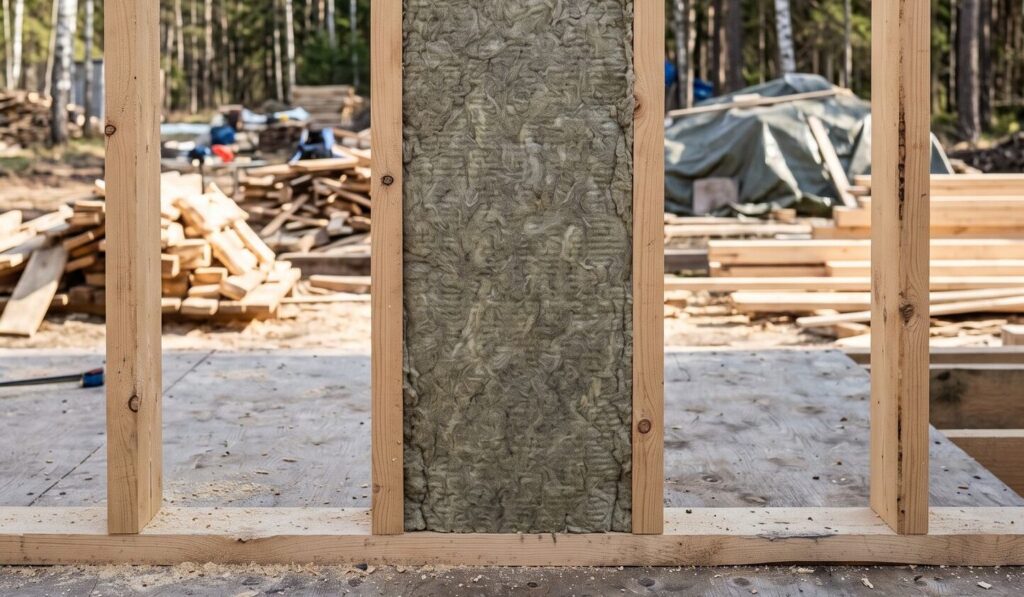

Несущий каркас собирают из сухой строганой доски 50×150 мм или 50×200 мм с шагом стоек 600 мм. Именно шаг определяет ширину ячейки под утеплитель: плита минеральной ваты шириной 610 мм входит враспор и не требует дополнительной фиксации.

«Деревянный каркас панельных стен должен выполняться из антисептированных элементов. Шаг стоек каркаса должен определяться на основании расчетов в соответствии с требованиями СП 64.13330.»
— СП 452.1325800.2019 «Здания жилые многоквартирные с применением деревянных конструкций», п. 6.14.

Интерпретация. Норматив требует не только антисептировать каждый элемент каркаса, но и назначать шаг стоек расчётом, а не «по привычке 600 мм». Совпадение с шириной плиты утеплителя удобно на площадке, но не отменяет расчёт по СП 64.13330 – особенно при нестандартной нагрузке, высоте дома или увеличенном шаге проёмов.

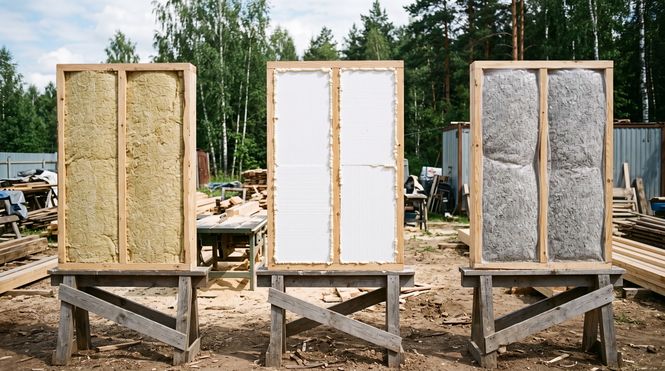

Какие утеплители подходят для каркасных стен

Для каркасного дома каких стен не выбирают – так это монолитных: здесь всё строится на теплоизоляции внутри ячеек каркаса. От материала зависит и тепловое сопротивление, и поведение при намокании, и пожарная безопасность.

Минеральная вата

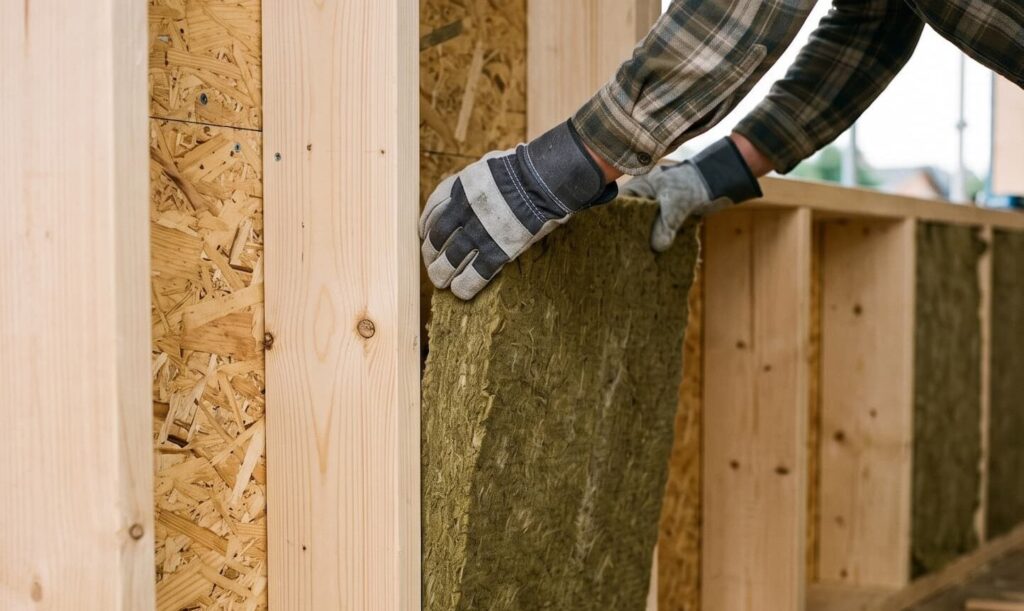

Минеральная вата – самый распространённый выбор для стен каркасного дома в умеренном климате. Плотность для стен – 35–50 кг/м³: слишком рыхлая вата со временем оседает и образует мостики холода, слишком плотная утяжеляет конструкцию без выгоды. Коэффициент теплопроводности – 0,036–0,042 Вт/(м·°C). Материал паропроницаем, не горит, хорошо гасит шум.

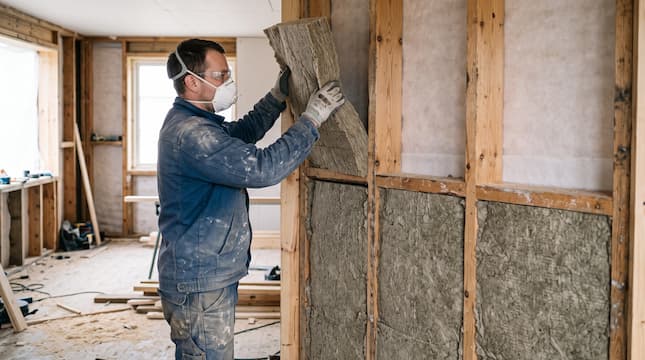

Как утеплитель стены каркасного дома укладывают в два слоя: первый – между стойками, второй – горизонтально поверх, перекрывая мостики холода по дереву. Суммарная толщина при λ=0,040 – 160 мм обеспечивает R≈4,0 м²·°C/Вт, что перекрывает нормативный минимум.

Эковата

Эковата (целлюлозный утеплитель) – альтернатива для тех, кто думает об экологии. Задувают механически, она заполняет все полости без швов. Минус – влагонакопление выше, чем у каменной ваты, поэтому пароизоляция критична.

«Для защиты засыпки от увлажнения парами воздуха, движущимися зимой со стороны помещения, необходимо укладывать с внутренней стороны стены под обшивку изоляционный слой из пергамина, толя, рубероида или другого подобного изоляционного материала.»
— А. М. Шепелев, «Как построить сельский дом», гл. 6 «Стены», стр. 104.

Интерпретация. Столетие назад засыпные утеплители – опилки, торф, костра – требовали того же самого, чего сегодня требует эковата: изоляционного слоя с тёплой стороны стены. Сменились материалы плёнки, но не сама физика: рыхлый, не спрессованный в плиту утеплитель садится и намокает от комнатного пара быстрее, чем плотная вата, если его не прикрыть барьером.

Пенополистирол и PIR

Пенополистирол (λ≈0,033) и PIR-плита (λ≈0,022) дают высокое тепловое сопротивление при меньшей толщине. Но они паронепроницаемы: придётся устраивать принудительную вентиляцию и тщательно герметизировать стыки. Для жилых домов это решение требует проектного обоснования.

Пароизоляция и ветрозащита: в чём разница и зачем обе

Их путают чаще всего. Пароизоляция стоит с тёплой стороны утеплителя и не пускает влажный воздух изнутри в конструкцию. Ветрозащитная мембрана – снаружи утеплителя: она выпускает пар наружу, но не даёт ветру выдувать тепло и не пропускает воду.

Если уложить снаружи паронепроницаемую плёнку вместо мембраны, влага из утеплителя не уйдёт. Конденсат накопится в вате, теплопроводность вырастет, а деревянный каркас начнёт гнить. Это одна из самых дорогостоящих ошибок в каркасном строительстве.

«Decay of wood is caused by fungi that grow from microscopic spores… If deprived of any one of four essentials for life (nutrients, air, moisture, and favorable temperature), decay growth is prevented or stopped and the wood remains sound, retaining its existing strength… The building envelope should include an appropriate moisture barrier.»
— American Institute of Timber Construction, Timber Construction Manual, ch. 1 «Timber Construction», page 44.

Интерпретация. Инженерный справочник объясняет саму механику гниения: грибку нужны сразу четыре условия – пища, воздух, влага и тепло, – и достаточно убрать одно, чтобы разрушение остановилось. Пароизоляционная ошибка убирает не влагу как таковую, а именно барьер, который держит её вне конструкции; отсюда требование, чтобы «оболочка здания» имела собственный влагобарьер, а не полагалась только на утеплитель.

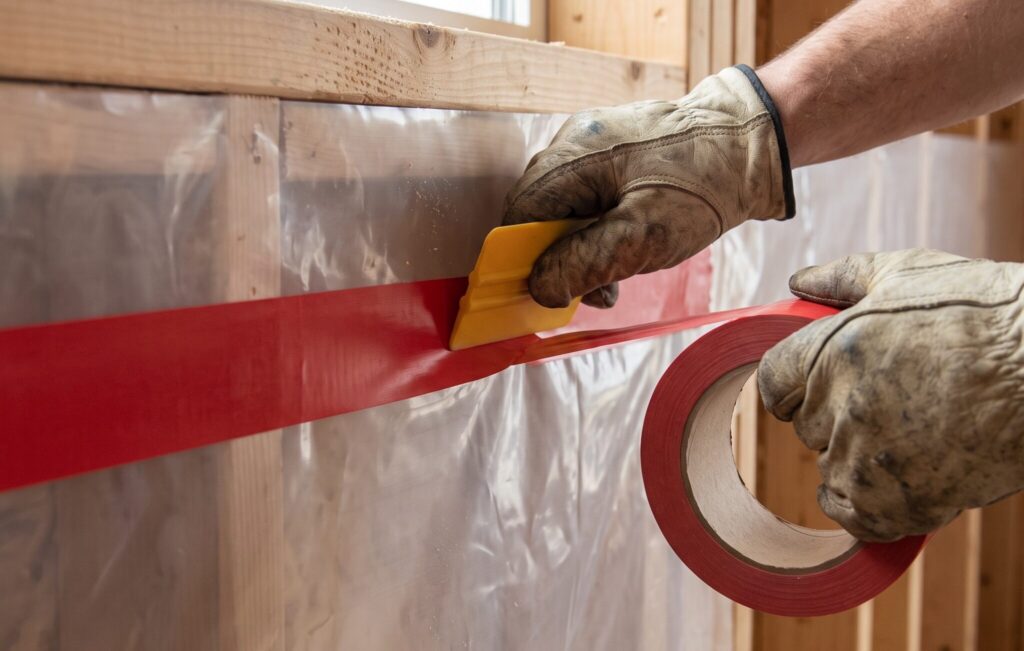

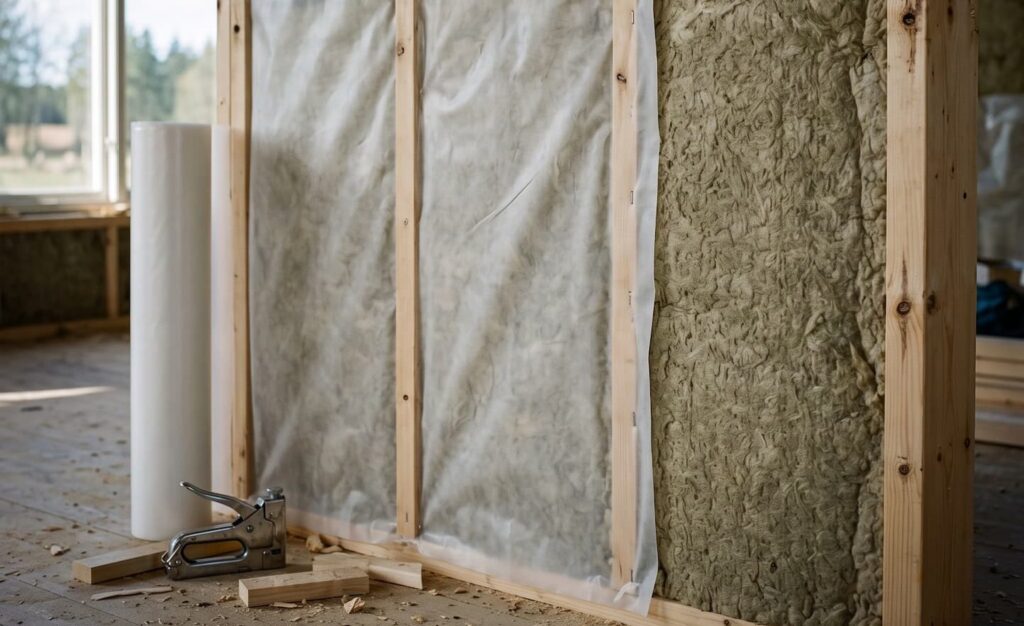

Монтаж пароизоляции – полотнами горизонтально, снизу вверх, с нахлёстом 100–150 мм. Стыки проклеивают специальным скотчем. Пропуск хотя бы одного стыка обнуляет защиту всего слоя.

Ветрозащитную мембрану крепят степлером к стойкам, затем прибивают контррейку толщиной 40–50 мм – она формирует вентиляционный зазор между мембраной и внешней обшивкой.

«Ветрозащиту устанавливают на «холодной» поверхности утеплителя со стороны воздушной прослойки. В качестве ветрозащиты могут быть использованы крафт-бумага, мягкая ДВП, специальный гипсокартон и различные синтетические нетканые материалы, а также готовые утепляющие плиты, кашированные ветрозащитным материалом.»
— СП 452.1325800.2019 «Здания жилые многоквартирные с применением деревянных конструкций», п. 12.15.

Интерпретация. Норматив прямо называет ветрозащиту частью системы просушки стены, а не декоративной плёнкой: она стоит с холодной стороны утеплителя, со стороны зазора, и обязана пропускать пар. Список разрешённых материалов – от крафт-бумаги до нетканых полотен – показывает, что подойдёт не любая плёнка, а именно паропроницаемая: иначе стена не «дышит» в нужную сторону.

Чем обшить стены снаружи и внутри

Внешняя обшивка

Внешняя обшивка каркасного дома выполняет две функции: защищает пирог от осадков и задаёт облик фасада. Варианты – разные и по цене, и по сложности монтажа.

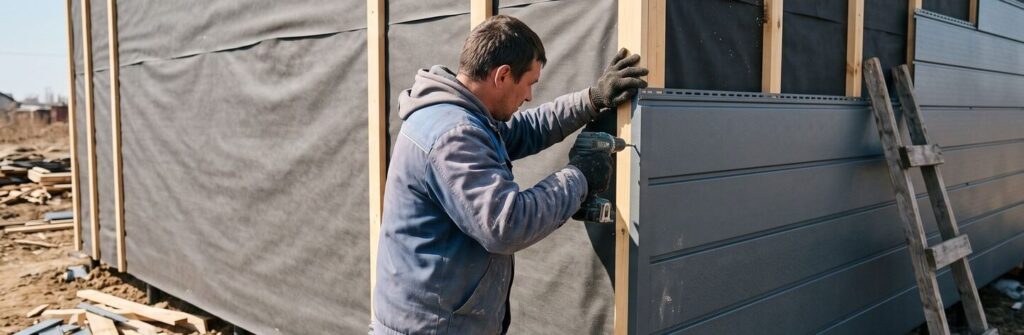

Виниловый и металлический сайдинг – самые практичные решения. Производитель Металл Профиль выпускает сайдинг МЕТАЛЛ ПРОФИЛЬ из оцинкованной стали с полимерным покрытием толщиной 0,4–0,5 мм: не горит, не впитывает влагу, не требует покраски. Профили фиксируются к обрешётке поверх ветрозащиты.

Фиброцементные плиты, OSB с штукатуркой, блок-хаус и имитация бруса – тоже рабочие варианты, у каждого своя трудоёмкость и вес.

Чем обшить стены в деревянном доме снаружи – зависит от того, нужна ли дополнительная жёсткость. OSB 9–12 мм, смонтированная прямо на стойки, придаёт каркасу жёсткость в горизонтальной плоскости без раскосов.

«Sheathing can serve several different functions. It can provide both lateral strength, thus eliminating the need for wall braces, and vertical strength. It helps to keep cold out of the house and to strengthen walls facing high winds.»
— Larry Haun, The Very Efficient Carpenter (1998), ch. 3 «Framing Walls», page 137.

«Diagonal sheathing … adds greatly to the rigidity of the wall and eliminates the need for corner bracing… When plywood sheathing is used, corner bracing can also be omitted… Large-size panels effect a major savings in the time required for application and still provide a tight, draft-free installation that contributes a high insulation value to the walls.»
— Carpenter’s & Builder’s, Layout, Foundation and Framing, ch. 16 «Siding», page 268–269.

Интерпретация. Два независимых источника подтверждают один и тот же инженерный факт: сплошная обшивка – доска по диагонали, фанера или плита OSB – сама работает как раскос, поэтому отдельные диагональные подкосы в каркасе становятся не нужны. Экономия не только в материале: цельный лист ещё и перекрывает щели быстрее, чем решётка из отдельных укосин, а значит меньше шансов оставить мостик холода на стыке.

Внутренняя обшивка

Внутренняя обшивка монтируется поверх пароизоляции. Самый распространённый материал – гипсокартон 12,5 мм: ровная поверхность под любую финишную отделку, удовлетворительная звукоизоляция, относительно лёгкий монтаж на металлический профиль.

Как обшить стены в деревянном доме изнутри – вопрос и эстетики, и функции. OSB даёт жёсткость и подходит под тяжёлую плитку. Вагонка создаёт фактуру натурального дерева без дополнительной отделки. ЦСП применяют там, где нужна влагостойкость – в санузлах и тамбурах.

Как сделать стены в каркасном доме «под ключ» – подразумевает финишный слой: шпаклёвку, покраску, обои или декоративную штукатурку. Компания ДоброДача специализируется на полном цикле таких работ – от сборки каркаса до чистовой отделки.

Чем обшить стены в каркасном доме изнутри – нередко определяет планировка: в узких коридорах берут ГКЛ 9,5 мм, в жилых комнатах – стандартный 12,5 мм, во влажных зонах – ГКЛВ.

Типичные ошибки при сборке пирога каркасной стены

Каркасный дом какие стены будут иметь через 10 лет – зависит от того, насколько точно соблюдали технологию при монтаже.

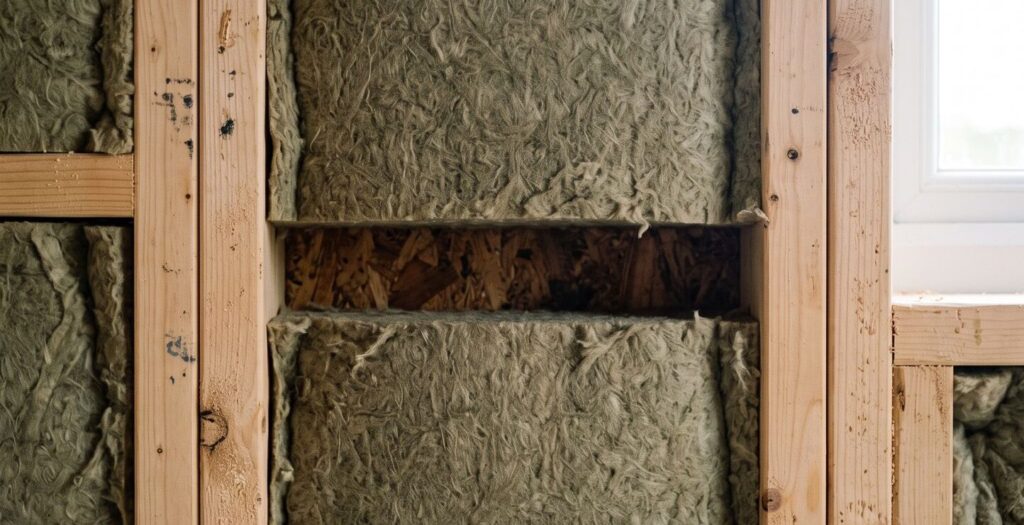

Как правильно утеплить стены каркасного дома – значит не допускать щелей между плитами ваты. Даже зазор в 5 мм даёт локальный мостик холода, который через год превращается в намокший угол.

Разберём частые промахи:

• Пароизоляция уложена снаружи вместо ветрозащитной мембраны. Влага запирается в утеплителе.
• Утеплитель уложен одним слоем без перекрытия стыков – деревянные стойки промерзают.
• Вентиляционный зазор отсутствует под сайдингом – конденсат не выветривается, фасад темнеет.
• Пароизоляция не проклеена на стыках – точечные утечки пара за несколько сезонов намачивают вату.
• Как утеплить стены в деревянном доме без учёта усадки – ещё одна ошибка: жёсткое крепление плит к рубленому срубу приводит к разрывам плёнок при усадке.
• Чем утеплить стены в деревянном доме – выбирают без учёта паропроницаемости: паронепроницаемый пенопласт снаружи сруба создаёт точку росы внутри дерева.

Как утеплить стены в деревянном доме правильно – укладывать утеплитель в шахматном порядке, проклеивать все примыкания и оставлять вентзазор.

Частые вопросы

Сколько слоёв утеплителя нужно в стене каркасного дома?

Для Московской области нужно минимум два слоя минваты суммарной толщиной 150–200 мм. Второй слой укладывают горизонтально поверх стоек, чтобы перекрыть мостики холода по дереву.

Можно ли использовать пенопласт внутри каркасной стены?

Технически можно, но при условии полной герметизации стыков и устройства принудительной вентиляции. Пенопласт паронепроницаем, поэтому без вентиляции влажность в доме резко растёт.

Каркасный дом – какие стены выбрать для влажного климата Подмосковья?

В Подмосковье предпочтительна минеральная вата с паропроницаемой ветрозащитной мембраной снаружи и качественной пароизоляцией изнутри. Такая схема выводит конденсат через вентзазор и не накапливает влагу в конструкции.

Обязательна ли контррейка под сайдинг?

Да. Контррейка формирует вентиляционный зазор 40–50 мм между мембраной и обшивкой. Без неё конденсат не испаряется, а под сайдингом появляются плесень и гниль.

Чем отличается OSB от ГКЛ при внутренней обшивке?

OSB прочнее на изгиб и держит крепёж лучше, но требует шпаклёвки швов перед покраской. ГКЛ проще в финишной отделке, но не выдерживает точечных нагрузок без дополнительных закладных. Во влажных помещениях применяют ГКЛВ или ЦСП.

Как проверить качество пароизоляции после монтажа?

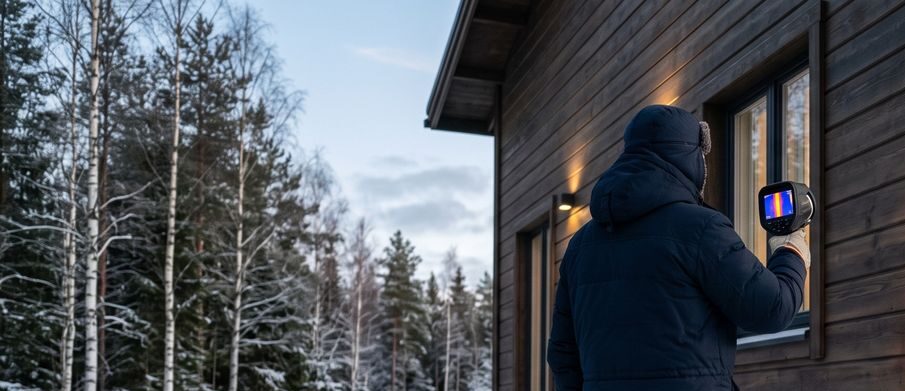

Визуально осматривают все стыки и примыкания к оконным проёмам, трубам и перекрытиям – они должны быть проклеены скотчем без пузырей и разрывов. Термографию (тепловизионную съёмку) проводят в отопительный сезон: холодные пятна на тепловизоре указывают на утечки.
