Вентиляция в каркасном доме

Вентиляция в каркасном доме – это не опция, а базовое инженерное решение наравне с фундаментом и кровлей. Каркасная стена паронепроницаема: пирог из ОСП, утеплителя и мембран не пропускает воздух. Без организованного воздухообмена влага от дыхания, готовки и душа никуда не уходит.

Почему каркасный дом требует принудительной вентиляции

Каркасный дом герметичен по определению. Утеплённый пирог со сплошной пароизоляцией работает как термос: тепло удерживается внутри, но вместе с ним накапливается влага. Относительная влажность в таком помещении без вентиляции достигает 70–80% уже через несколько часов после закрытия окон зимой.

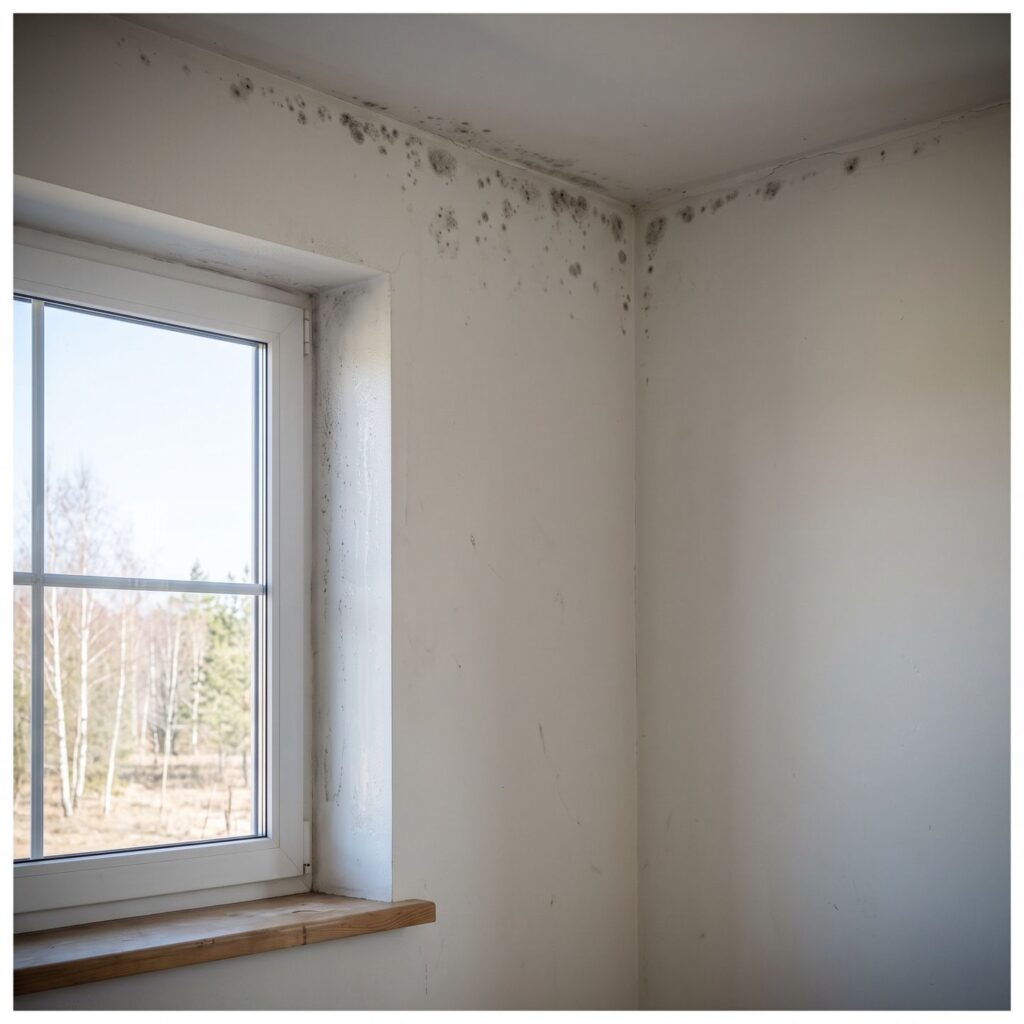

Последствия предсказуемы: конденсат на холодных поверхностях, плесень на откосах и в углах, разрушение деревянных элементов каркаса. Древесина при хроническом переувлажнении теряет прочность за 3–5 лет.

«Наружные стены должны соответствовать требованиям по сопротивлению теплопередаче из условий энергосбережения, защите от проникновения внутрь конструкции атмосферной влаги и воздуха, предотвращению накопления конденсата водяных паров внутри конструкции, а также по обеспечению снижения звукового давления от внешних источников шума до нормативного уровня.»
— СП 352.1325800.2017 «Здания жилые одноквартирные с деревянным каркасом», п. 11.4.2.

«Развитие грибов может происходить лишь при определенной влажности древесины, примерно 20-30%, и при температуре от +3 до +38°С.»
— К. Гётц и др., «Атлас деревянных конструкций» (1985), гл. 1 «Предисловие и общие сведения», стр. 12.

Интерпретация. Норматив прямо называет то, от чего обязана защищать вентиляция: не пускать пар внутрь пирога и не давать в нём копиться конденсату – это требование к конструкции, а не пожелание. А порог в 20–30% влажности древесины, при котором просыпается грибок, объясняет цифру «3–5 года» из абзаца выше: герметичный каркас без вентиляции месяцами держит стены именно в этом опасном диапазоне.

Сравни с бревенчатым срубом: дерево естественно «дышит», микровентиляция идёт через стыки и поры. Каркасник лишён этого механизма полностью. Вот почему вентиляция в каркасном доме как инженерная система должна проектироваться ещё на этапе чертежей, а не добавляться после сдачи объекта.

Нормы воздухообмена и расчёт для жилого дома

Минимальный воздухообмен для жилых помещений по СП 54.13330.2022 – 30 м³/ч на человека. Для кухни с газовой плитой норма вытяжки составляет 90 м³/ч, для санузла – 25 м³/ч.

Расчёт ведут по двум параметрам и берут большее значение:

1. По кратности: объём помещения умножают на нормативную кратность (для жилых комнат – 1 раз/ч).
2. По числу людей: количество постоянных жильцов умножают на 30 м³/ч.

«Минимальную производительность системы вентиляции дома в режиме обслуживания следует определять из расчета не менее однократного обмена объема воздуха в течение 1 ч в помещениях с постоянным пребыванием людей.»
— СП 55.13330.2016 «Дома жилые одноквартирные», п. 9.7.

Интерпретация. Норматив не оставляет выбора «на глаз»: кратность 1 объём в час – это минимум для жилых помещений, а не рекомендация для экономных. Именно от этой цифры отталкивается расчёт сечения каналов и мощности установки, а не от площади комнаты «на вид».

Например, для дома 120 м² с потолками 2,7 м (объём 324 м³) и семьёй из четырёх человек: по кратности нужно 324 м³/ч, по людям – 120 м³/ч. Принимают 324 м³/ч. Это и задаёт производительность системы.

Под расчёт подбирают сечение воздуховодов. Скорость воздуха в магистральных каналах не должна превышать 3–4 м/с (иначе шум), в ответвлениях – 2–3 м/с.

Типы систем вентиляции и чем они отличаются

Вентиляция в каркасном доме как система строится на трёх принципиально разных подходах. Выбор зависит от бюджета, режима эксплуатации дома и требований к комфорту.

Естественная вентиляция через приточные клапаны

Естественная вентиляция работает за счёт разности давлений между улицей и помещением. Тёплый воздух поднимается и уходит через вытяжные каналы в кровле или стенах, свежий – поступает через приточные клапаны, встроенные в оконные рамы или наружные стены.

Для каркасника это минимально достаточное решение при небольшой площади и постоянном проживании нескольких человек. Приточные клапаны устанавливают в жилых комнатах под подоконниками или в верхней части окна. Есть гигрорегулируемые клапаны: они автоматически увеличивают приток при росте влажности и закрываются при сухом воздухе. Это удобно, когда хозяев нет дома.

Слабое место естественной системы – зависимость от температуры за окном. Летом, когда разница температур мала, тяга падает. Тогда вытяжка практически не работает, и приходится открывать окна.

«Естественная вентиляция через открываемые окна применяется в неотопительный сезон при достаточно высокой температуре наружного воздуха. Однако в отопительный период, когда, согласно Государственным строительным нормам, жильцы дома не должны открывать окон, чтобы не создавать приводящие к потерям тепла холодные сквозняки, в доме необходима механическая контролируемая вентиляция.»
— Т. Д. Кесик, «Строительство деревянных каркасных домов в Канаде» (CMHC), гл. 20 «Вентиляция», стр. 224.

Интерпретация. Канадский стандарт объясняет, почему открытое окно – не универсальный ответ: зимой это ограничение норм, а не бытовая привычка домовладельца. Отсюда и вывод статьи: в отопительный сезон воздухообмен держит только принудительная система, а не форточка.

Бризеры и управляемая приточка с подогревом

Бризер – компактная приточная установка, монтируемая в стену. Забирает уличный воздух, фильтрует его и подогревает перед подачей в комнату. Бывают модели с рекуперацией и с простым электрическим нагревателем – выбор зависит от того, насколько важна экономия электроэнергии.

Преимущество перед клапаном: бризер работает независимо от погоды, создаёт контролируемый приток и фильтрует пыль. Для Москвы и области это особенно актуально весной и летом, когда концентрация пыльцы и городского смога высока.

Бризеры не заменяют вытяжку. Их ставят в паре с канальными вытяжными вентиляторами – так создаётся сбалансированный воздухообмен.

Приточно-вытяжная система с рекуперацией тепла

Приточно-вытяжная установка с рекуператором – полноценное решение для постоянного проживания. Устройство одновременно подаёт свежий воздух и удаляет отработанный, передавая тепло от вытяжного потока приточному. КПД рекуперации у современных установок – 75–92%.

«Подсасываемый извне воздух, необходимый для освежения внутреннего воздуха, фильтруется, поступает в перекрестно-поточный теплообменник и нагревается там теплом выводимого воздуха.»
— Э. Нойферт, «Строительное проектирование», гл. «Инженерные сети», стр. 527.

Интерпретация. КПД 75–92% берётся не из воздуха: приточный поток проходит фильтр и теплообменник, где отбирает тепло у выводимого воздуха, и только после этого попадает в комнату. Экономия – следствие именно этой последовательности «фильтр → теплообмен → подача», а не герметичности корпуса прибора.

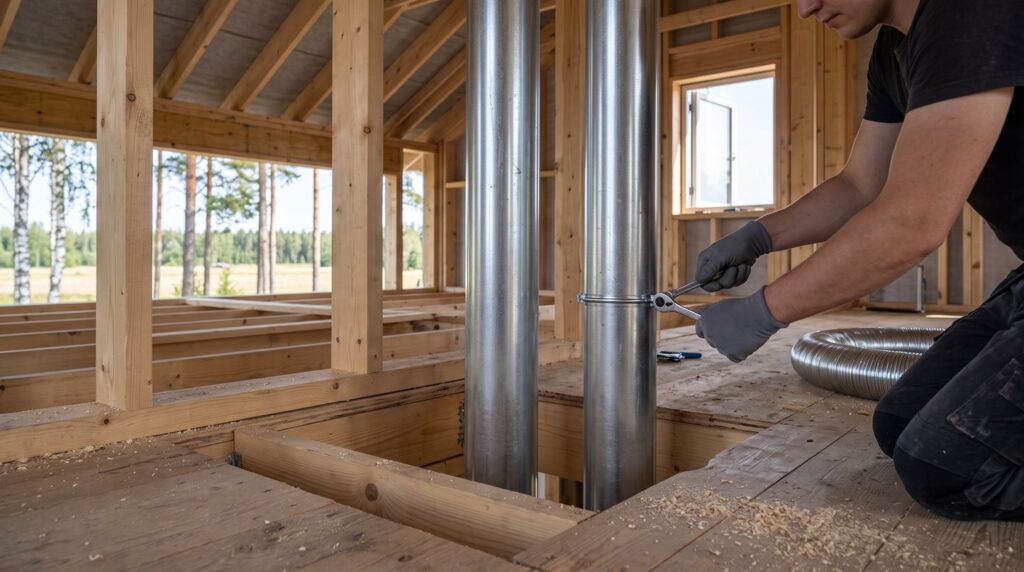

Система строится на разветвлённой сети воздуховодов: приточные каналы ведут в жилые комнаты, вытяжные – из кухни, ванной и коридора. Распределение потоков балансируют через регулируемые решётки.

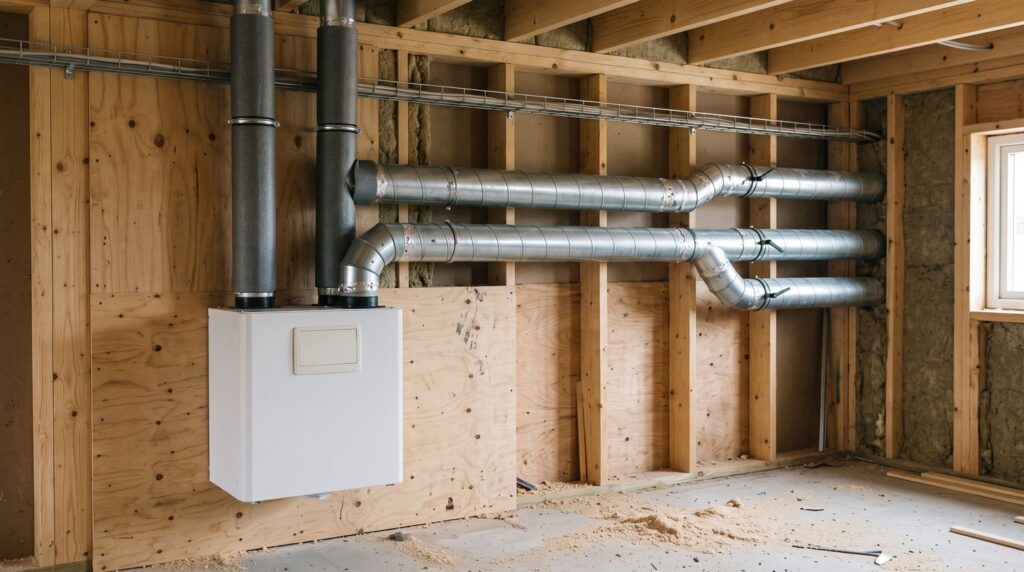

Вентиляция в каркасном доме как правильно сделать именно с рекуператором: центральный блок размещают в котельной или техническом помещении, от него расходятся магистрали диаметром 160–200 мм, от магистралей – ответвления 100–125 мм к каждому помещению. Уклон горизонтальных участков – 3–5 мм/м в сторону конденсатосборника.

Вентиляция кухни, санузлов и котельной: отдельные правила

Кухня, санузлы и котельная требуют отдельных вытяжных каналов: их нельзя объединять в одну общую шахту с жилыми комнатами, иначе запахи мигрируют между помещениями.

«Удаление воздуха следует предусматривать из кухни, туалета, ванны, душевой, санузла и, при необходимости, из других помещений. Воздух из помещений, в которых могут быть вредные вещества или неприятные запахи, должен удаляться непосредственно наружу и не попадать в другие помещения, в том числе через вентиляционные каналы.»
— СП 55.13330.2016 «Дома жилые одноквартирные», п. 9.6.

Интерпретация. Норматив прямо запрещает то, что статья называет типичной ошибкой: сводить вытяжку кухни, санузла и жилых комнат в один короб. «Удалять непосредственно наружу» – это санитарное требование, а не совет для комфорта, поэтому отдельные каналы обязательны, а не желательны.

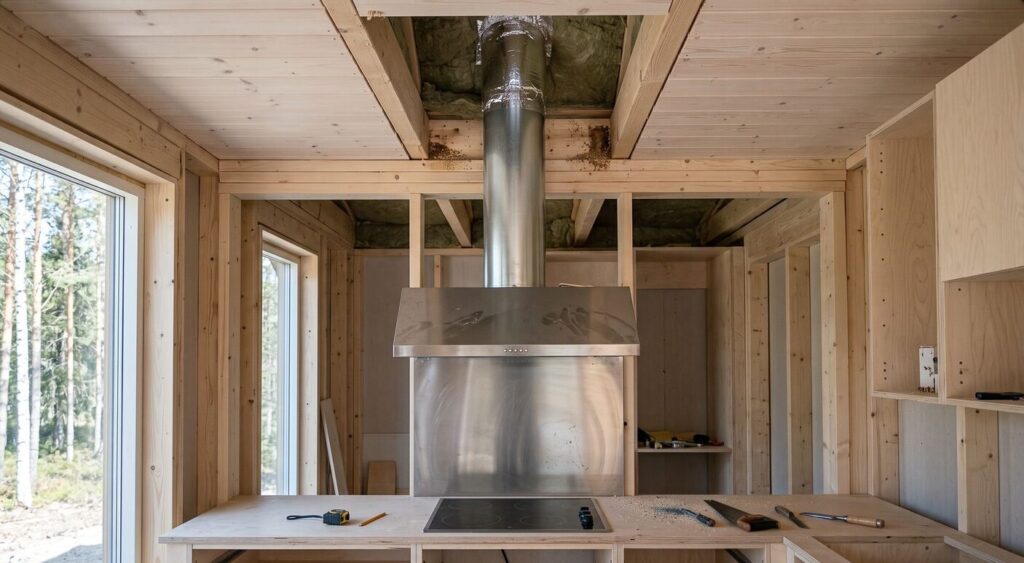

Для кухни оптимально вывести вытяжку прямо через перекрытие на крышу – без поворотов и длинных горизонтальных участков. Чем короче канал, тем лучше тяга и проще чистить. Вытяжка над плитой должна обеспечивать не менее 90 м³/ч, а при газовой плите норму поднимают до 150 м³/ч.

В санузлах минимальный воздухообмен – 25 м³/ч. Вытяжной вентилятор с таймером или датчиком влажности – разумное решение: он включается автоматически и отключается через 10–15 минут после выхода из ванной. Влажный воздух не успевает конденсироваться на стенах.

Котельная с газовым или твёрдотопливным котлом требует собственного приточного канала с площадью сечения не менее 1/30 площади котельной. Приток должен быть нижним (у пола) – это требование пожарных норм и правил газового хозяйства.

Как отопление и расположение дома влияют на микроклимат

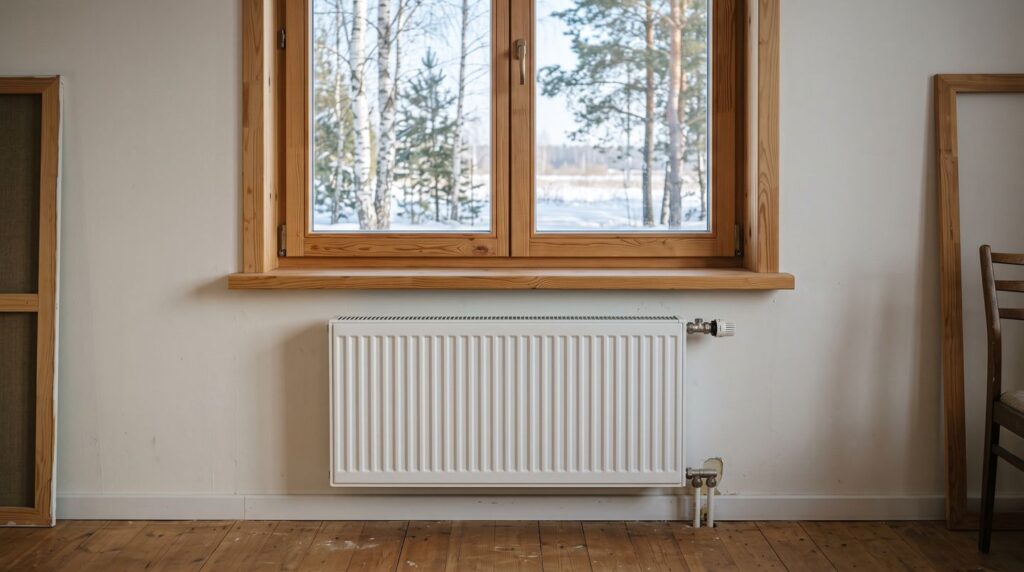

Вентиляция в каркасном доме как правильно сделать неотделима от вопроса отопления. Радиаторы под окнами – не дань традиции, а функциональное решение. Горячий воздух от радиатора поднимается вдоль холодного стекла, создаёт тепловую завесу и предотвращает конденсат на раме. Без этого холодные окна зимой становятся источником сырости.

Тип разводки отопления тоже влияет на вентиляцию. При лучевой (коллекторной) системе можно точно регулировать температуру в каждой комнате. Это важно: более тёплые комнаты создают восходящий поток, что помогает естественной тяге в вытяжных каналах.

Расположение дома на участке формирует летний и зимний тепловой режим. Если фасад с большой площадью остекления смотрит на юг, летом без защиты (навес, карниз, маркизы) помещения перегреваются. Вентиляция в каркасном доме как правильно спроектированная система предполагает возможность ночного проветривания: окна с откидным режимом или фрамуги позволяют сбросить тепло за ночь без сквозняка.

Розу ветров учитывают при выборе стороны для приточных клапанов. Преобладающий ветер с запада – клапаны на западном фасаде будут продуваться с избыточным давлением. Лучше перенести их на южный или восточный фасад.

«Решающую роль при этом играют такие вопросы как ориентация по сторонам света, роза ветров, возможности въезда, план местности, наличие деревьев, соседей.»
— Э. Нойферт, «Строительное проектирование», гл. «Проектирование», стр. 51.

Интерпретация. Розу ветров архитекторы учитывают ещё на стадии эскиза дома – наравне с ориентацией по сторонам света и рельефом участка, а не после того, как приточные клапаны уже куплены. Это подтверждает логику статьи: сторону фасада для клапанов выбирают по ветру, а не по тому, где на стене осталось свободное место.

Типичные ошибки при монтаже вентиляции в каркаснике

Здесь часто ошибаются ещё на этапе проекта, а не монтажа.

• Один вытяжной канал на весь дом. Кухня, санузел и жилые комнаты не могут делить общую шахту. Запахи распространяются обратно.
• Вытяжка без притока. Установить вентилятор в ванной и не предусмотреть приток – создать разрежение. Дом будет «засасывать» воздух через щели, дверные зазоры и дымоходы.

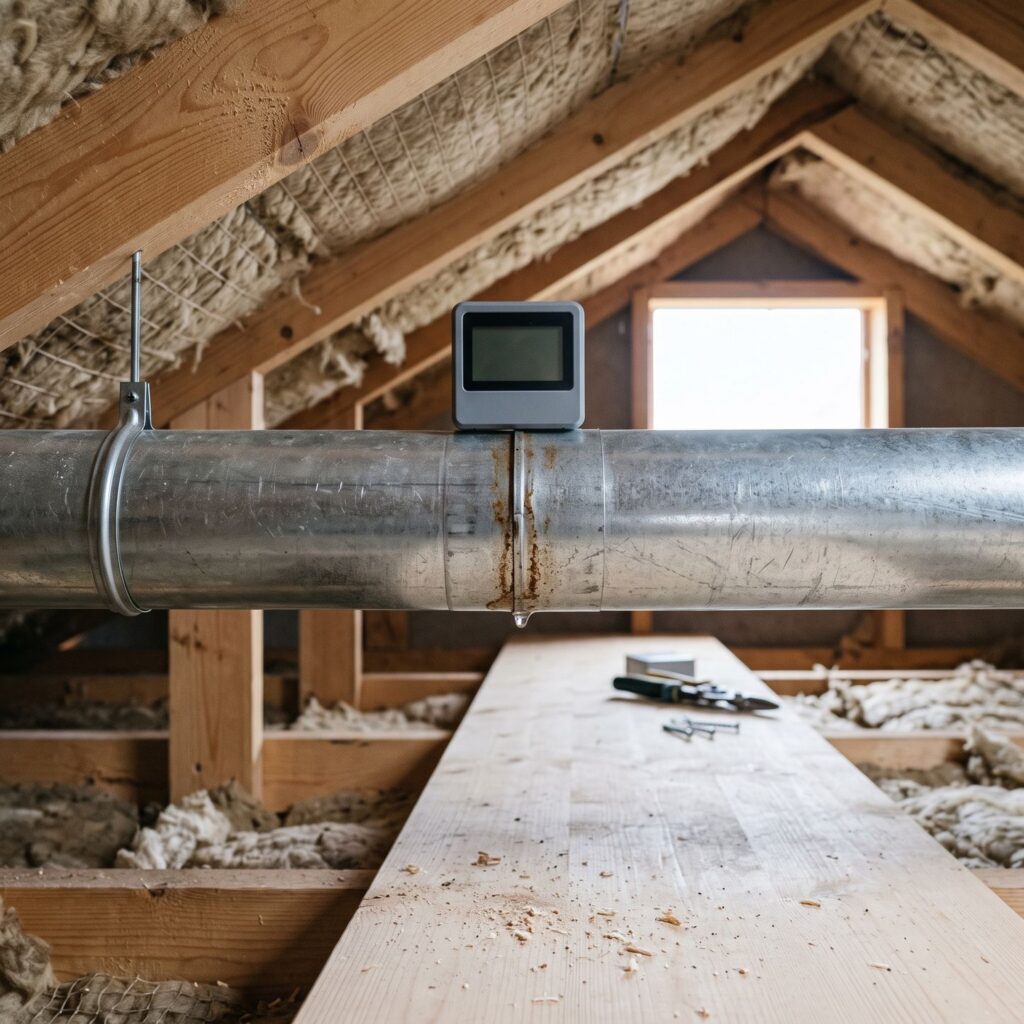

• Горизонтальные воздуховоды без уклона. В них скапливается конденсат, начинается коррозия и появляется запах. Уклон не менее 3 мм/м обязателен.
• Пренебрежение шумоизоляцией каналов. Воздуховод, проходящий через спальню, должен быть в теплошумоизолирующей оболочке.
• Вентиляционный выход под свесом кровли. Выброс тёплого влажного воздуха под карниз ведёт к намоканию и гниению кровельного пирога. Выход – выше конька или через стену выше уровня снегового покрова.

«Укладка должна производиться таким образом, чтобы нигде не образовывалось складок, которые впоследствии могут затруднить прохождение потока воздуха от карниза до конька крыши. Важное условие – верхние вентиляционные отверстия должны быть у самого конька и ни в коем случае не ниже его.»
— В. С. Самойлов, «Деревянные дома», гл. 17 «Вентиляция», стр. 208.

Интерпретация. Автор описывает точный физический механизм этой ошибки: если верхнее отверстие в кровельном пироге стоит ниже конька, поток воздуха от карниза до конька прерывается и не выносит влагу наружу. Отсюда и практическое правило – вентиляционный выход должен быть выше конька, а не просто «где-то на скате».

Как сделать вентиляцию в каркасном доме без этих ошибок – продумать схему до начала закрытия каркаса. После того как стены зашиты, прокладка каналов становится дороже в 2-3 раза.

Частые вопросы

Нужен ли рекуператор в небольшом каркасном доме до 80 м²?

Рекуператор оправдан даже в небольшом доме при постоянном проживании: он снижает потери тепла на вентиляцию на 70–80% по сравнению с обычным проветриванием. Для дома до 80 м² подойдут компактные настенные установки производительностью 150–200 м³/ч. Если бюджет ограничен, альтернатива – бризеры в комнатах плюс канальная вытяжка.

«Многочисленными исследованиями установлено, что при длительном использовании ВРТ являются рентабельной альтернативой обычным системам и экономия энергии более чем компенсирует относительно большие начальные капитальные вложения.»
— Т. Д. Кесик, «Строительство деревянных каркасных домов в Канаде» (CMHC), гл. 20 «Вентиляция», стр. 226.

Интерпретация. Канадский опыт эксплуатации подтверждает цифру из статьи не рекламой производителя, а выводом из практики: рекуператор окупает более высокую цену установки экономией на отоплении при долгом использовании. Довод верен именно для дома с постоянным проживанием – для дачи на выходные капитальные вложения могут не успеть окупиться.

Можно ли совмещать вентиляцию и тёплый пол в каркасном доме?

Тёплый пол и вентиляция совместимы, но проектируются независимо. Тёплый пол не создаёт воздушный поток, нужный для удаления влаги и CO₂. Вентиляция при этом остаётся обязательной и рассчитывается по стандартным нормам воздухообмена.

Как сделать вентиляцию дома из бруса – отличается ли подход от каркасника?

Принципиальных отличий в схеме нет: нужны те же приточные и вытяжные точки. Но как сделать вентиляцию в деревянном доме из бруса немного проще: брус со временем даёт естественную микрофильтрацию через стыки, что снижает требования к мощности принудительной системы. Каркасник полностью герметичен, поэтому объём принудительного воздухообмена должен быть выше.

Как сделать вентиляцию в каркасном доме одноэтажном без подвала?

Для одноэтажного дома без подвала вытяжные каналы поднимают вертикально через перекрытие и кровлю. Как сделать вентиляцию в частном деревянном доме одноэтажного типа правильно: все вертикальные шахты объединяют в одном техническом узле (обычно у котельной), чтобы минимизировать длину горизонтальных участков.

Что лучше: гибкие воздуховоды или жёсткие?

Жёсткие оцинкованные каналы предпочтительнее: у них ниже аэродинамическое сопротивление и их проще чистить. Гибкие гофрированные воздуховоды допустимы только как короткие подводки к решёткам – не длиннее 1,5 м. Длинные гофры создают значительное сопротивление и накапливают пыль в складках.

Как часто нужно обслуживать вентиляционную систему?

Фильтры в бризерах и приточных установках меняют раз в 3–6 месяцев в зависимости от загрязнённости уличного воздуха. Каналы проверяют на засорение раз в 2-3 года. Рекуператор требует промывки теплообменника раз в год и проверки дренажного поддона в начале отопительного сезона.
